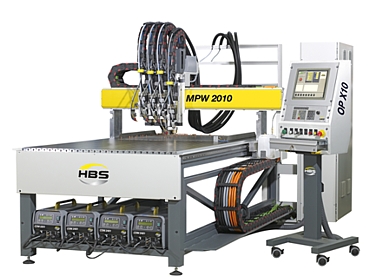

| Typ MPW 1010/2010 | Beschreibung |
| Arbeitsbereich |
1.250 x 1.050 mm (MPW 1010);
1.250 x 2.250 mm (MPW 2010);
(kompletter Arbeitsbereich für bis zu 3 Schweißköpfe) |
Anwendung
- Leichte Fräsarbeiten (Option)
- Speziallösungen wie Kleben, Schäumen usw. (auf Anfrage)
Ausstattung
- Graphische Bedienoberfläche (Windows XP)
- Bahnsteuerung
- CNC-Programmierung nach DIN ISO 66025
- Hohe Taktfolge durch intelligente Programmstruktur
- Frei wählbare Nullpunkte
- Kopfschnellwechselsystem
- Schnelle, einfache Programmierung durch benutzergeführten Programmeditor
- Nachschweißfunktion mit Programmfortführung
- Kurze Einrichtzeiten (z.B. automatische Kalibrierung der Z-Achsen)
- Integrierter Werkstückzähler und Taktzeitanzeige
Aufbau
- Antrieb über hochpräzise Kugelumlaufspindel
- Hohe Positioniergenauigkeit der Maschine durch stabile Bauweise und kugelgelagerte Linearführungen
- Aufgeräumte Schweißkabelführung in den Energieketten
- Zugänglichkeit der Maschine über alle 4 Seiten, durch das seitliche Anbringen des Schaltschranks hinter dem Y-Arbeitsbereich
- Auf Rollen bewegliches Bedienpult
- Verkabelung von Maschine und Schaltschrank nach den neuesten VDE-Richtlinien
- Ausführliche Dokumentation von Mechanik und Elektrik
Leistungsmerkmale
- Sehr dynamische Servomotoren Vmax = 48m/min
- Bis zu 8 Servoachsen ansteuerbar
- Sehr kurze Umrüstzeit
- Hub des Bolzenschweißkopfes frei programmierbar (0 - 115 mm, optional bis 200 mm)
Optionen
- HBS-CAD mit DXF-Konverter und Netzwerkkarte für die externe Programmierung
- Modem für Fernwartung
- Flexibles Vorrichtungskonzept
- Maschinenvollverkleidung
- Kundenspezifische Handlingsysteme
|
| Schweißbereich |
M3 - M8, Ø 3 - 8 mm
(Ø 10/12/12,7 mm nur mit Anpassung möglich) |
| Bolzenlänge |
8 - 40 mm (andere Längen auf Anfrage) |
| Schweißfolge |
Bis zu 40 Bolzen/min (je nach Bolzenschweißgerät, Bolzengröße und anzufahrender Bolzenposition) |
| Verfahrgeschwindigkeit |
60 m/min |
| Bolzenzuführung |
Automatische Bolzenzuführung (bis zu 3 unterschiedliche Bolzenlängen pro Schweißkopf) |
Positioniergenauigkeit
des geschweißten
Bolzens |
± 0,15 bei Stahl und ± 0,2 mm bei Aluminium (bei entsprechender Bauteil- und Bolzengeometrie) |
Positionier-/Wiederhol-
genauigkeit der Maschine |
± 0,05 mm |
| Schweißkopf |
KAH 412, alternativ KAH 412 LA |
| Max. Anzahl der Bolzenschweißköpfe |
4 (bis zu 3 Bolzenlängen pro Schweißkopf möglich) |
| Anschlusswerte |
Elektrisch: 400 V, 16 A (32 A), 50 Hz
Pneumatisch: 6 bar mind./10 bar max./Schlauch innen Ø 6 mm |
| Motorische Z-Achse |
Z = 0 - 115 mm (frei programmierbar durch Servoantriebstechnik) |
| Maße LxBxH |
2.300 x 2.350 x 2.200 mm
(MPW 1010);
3.500 x 2.350 x 2.200 mm
(MPW 2010) |
| Bestell-Nummer |
Projektbezogen |
